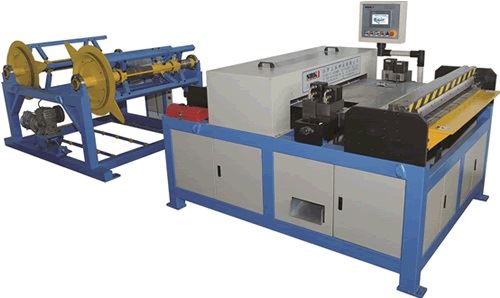

Auto Duct Line 3
Auto Duct Line III består av decoiler, nivelleringsmaskinens spårenhet, "V" och "fyrkantig" spårenhet, klippenhet och bockningsenhet. Standard "V" och "fyrkantig" slitsanordningar används för TDF-flänskanaler, och den "fyrkantiga" spåranordningen kan också användas för att producera TDC-flänsar.
- Snabb Delievery
- Kvalitetssäkring
- Kundtjänst dygnet ut
Product Introduction
Automatisk linje SBAL-III
Funktioner
Auto Duct Line III består av decoiler, nivelleringsmaskinens spårenhet, "V" och "fyrkantig" spårenhet, klippenhet och bockningsenhet. Standard "V" och "fyrkantig" slitsanordningar används för TDF-flänskanaler, och den "fyrkantiga" spåranordningen kan också användas för att producera TDC-flänsar. Böjningsenheten kan göras till en rät vinkel för att matcha Pittsburgh, eller plåten kan böjas till en "fyrkantig" eller "L"-form. Förbättra styrelsens utnyttjandegrad avsevärt, minska arbetsintensiteten och minska arbetskraften. Den elektriska styrdelen av produktionslinjen antar full servokontroll; Styrsystemet har ett återkopplingssystem med sluten slinga, och noggrannheten och stabiliteten är uppenbarligen förbättrad. Den maximala drifthastigheten är 18m/min. Längdtoleransen är ±0,5 mm; den diagonala toleransen är ±0,8 mm. Systemet klarar produktionskapaciteten på 1500 m² luftkanal per skift (8 timmar). Auto Duct Line III kan driva rörblankning. Samtidigt är den mycket lämplig för diversifierad produktion som TDF/vinkelstål/plugg-in flänsformning. Vinkelstålflänsar och plug-in flänsar kan automatiskt böjas till fyrkantiga rör.
1. Upphängningsarm i aluminiumlegering gör maskinen lätt att använda.
2. Det inbyggda styrskåpet minskar kabeldragningen som helhet och gör den lätt att flytta.
3. Den importerade konfigurationen är mycket stabil och bekväm att använda. CNC Air Duct Line är en kanaltillverkningslinje med högsta automatisering och högsta effektivitet i rektangulära kanalledningsmaskiner. Dessutom kan vi också skräddarsy maskiner utifrån dina speciella krav.
Grundläggande konfiguration
En elektrisk decoiler (2 spolar).
En uppsättning avjämnings- och pärlningsutrustning.
Den hydrauliska vinkelklipparen med fyra uppsättningar av dynan.
Den hydrauliska arkklippningsmaskinen, hydraulisk bockningsmaskin
En uppsättning CNC-datorkontrollsystem och produktionsprogramvara.
En motor
Teknisk data
|
Typ |
SBAL-III-1250 |
SBAL-III-1550 |
|
Tjocklek |
0.5-1.2 mm |
0.5-1.2 mm |
|
Bredd |
1250 mm |
1550 mm |
|
Arbetshastighet |
18 m/min |
18 m/min |
|
Coiler Max-vikt |
8000 kg |
8000 kg |
|
Kraft |
9,5kw |
9,5kw |
|
Vikt |
3250 kg |
4000 kg |
|
Dimensionera |
Huvudmaskin: 2300×1800×1400mm Decoiler: 2300×1750×1650mm |
Huvudmaskin: 2300×2100×1400mm Decoiler: 2300×1750×1650mm |
